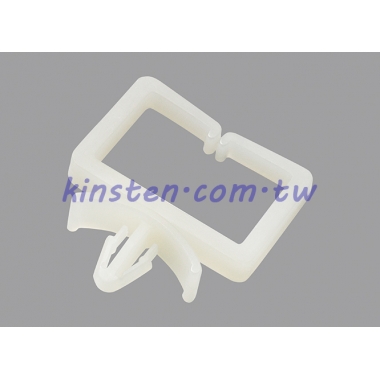

馬鞍型夾線套 KWS-2314

列印商品
  • WJDA036
  • KWS-2314
  • KSS
  • 數量 價格
    1 包(100PCS) 請詢價

數量：

商品規格

認證：無鹵素 / RoHS

材質：UL合格之NYLON 66（本色），防火等級 94V-2。

用法：先將基板鑽孔，再把夾線套固定，再將欲固定之電線放入套中，即可將電線牢牢扣住，可作任何方向與角度的固定電線之用。



商品說明

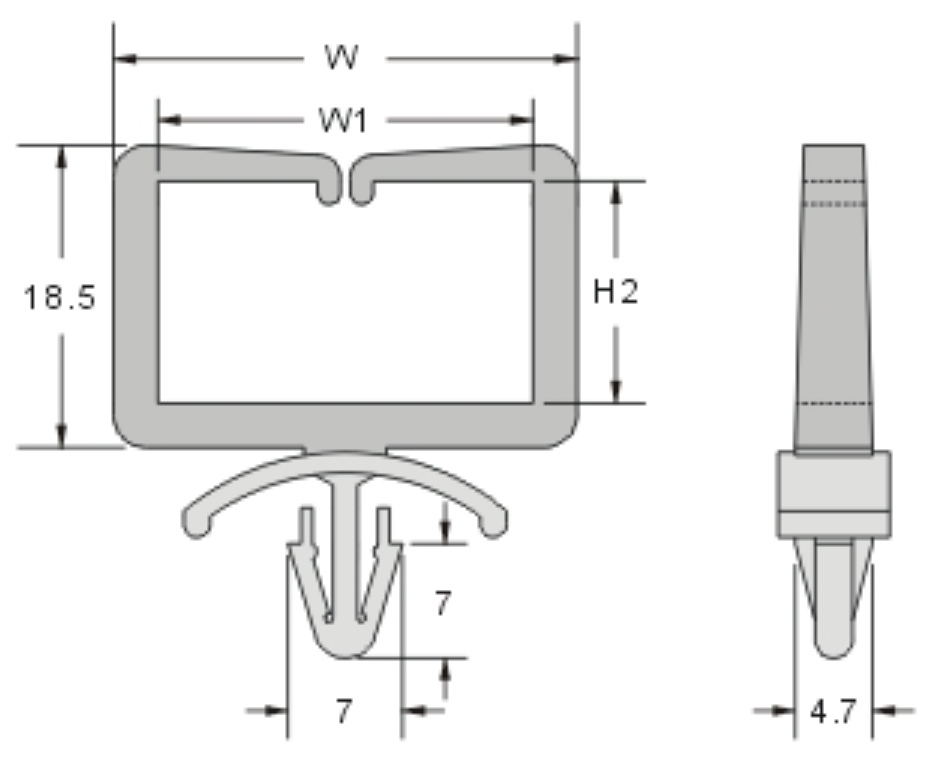

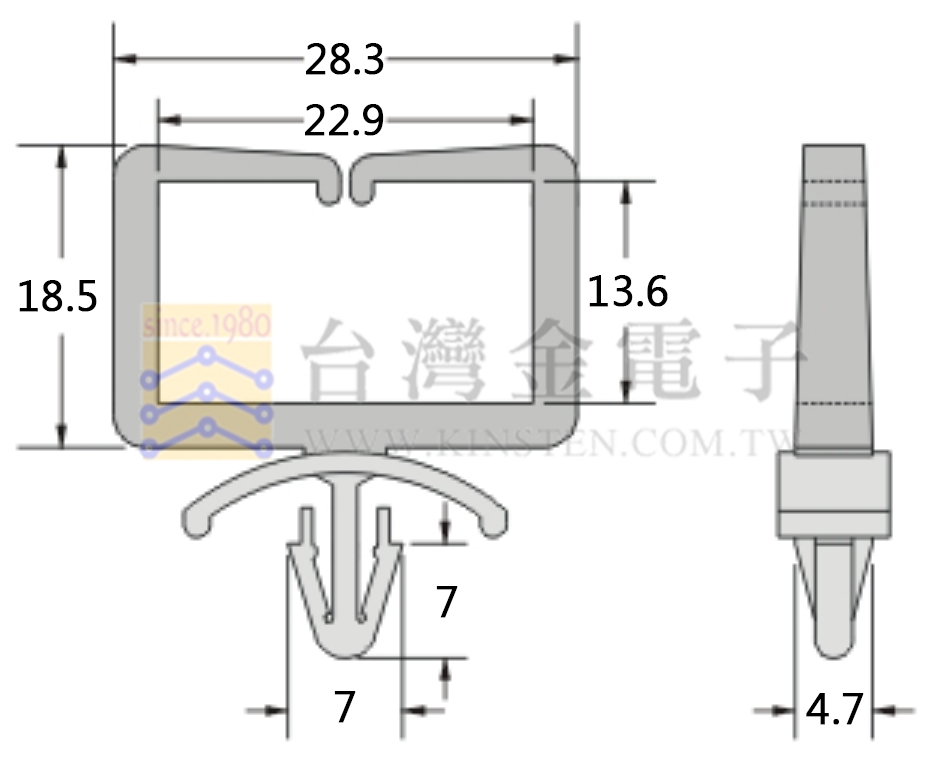

　寬度 W：28.3 mm

　高度  H：18.5 mm

　內寬 W1：22.9 mm

　內高 H2：13.6 mm

　適用PC板-鑽孔 M1：4.8 mm

　適用PC板-板厚 T1：3.4 mm

　材質：NYLON66

　顏色：本色

　包裝：100 pcs/包

其他馬鞍型夾線套樣式

KWS-0506

KWS-1106

KWS-1110

KWS-1308

KWS-1310

KWS-2314
單位：mm
　 型　號
Item No.		 尺寸 Dimension 適用PCB板 包　裝
Packing
內高
H2		 內寬
W1		 寬度
W		 鑽孔
M1		 板厚
T1

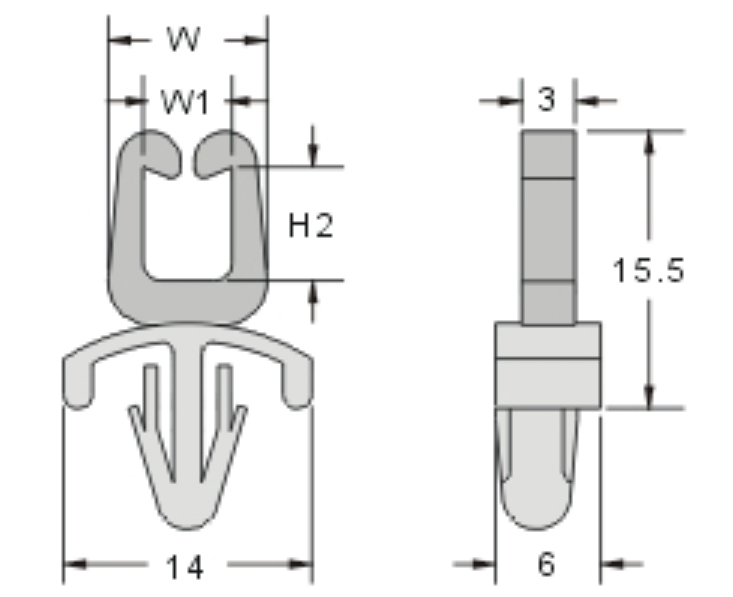

　 KWS-0506 5.4 5.0 9.0 4.8 3.0 100 pcs / 包
　 KWS-1106 5.4 10.5 13.0 4.8 1.6

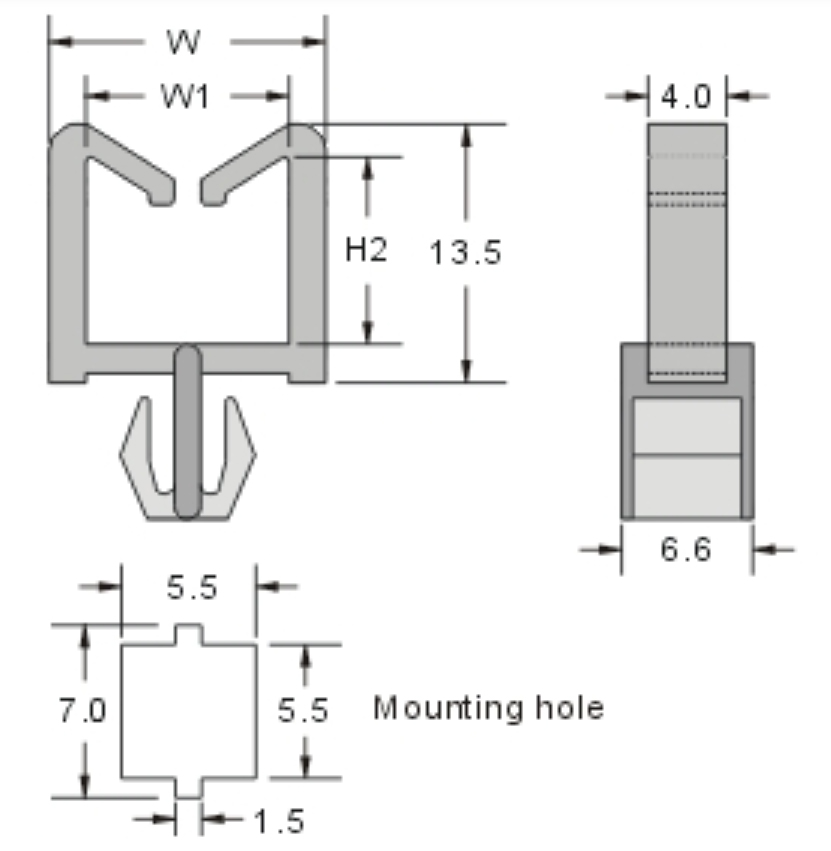

　 KWS-1110 9.8 10.9 14.4 如圖 2.2
　 KWS-1308 8.5 12.7 17.2 5.8 1.6

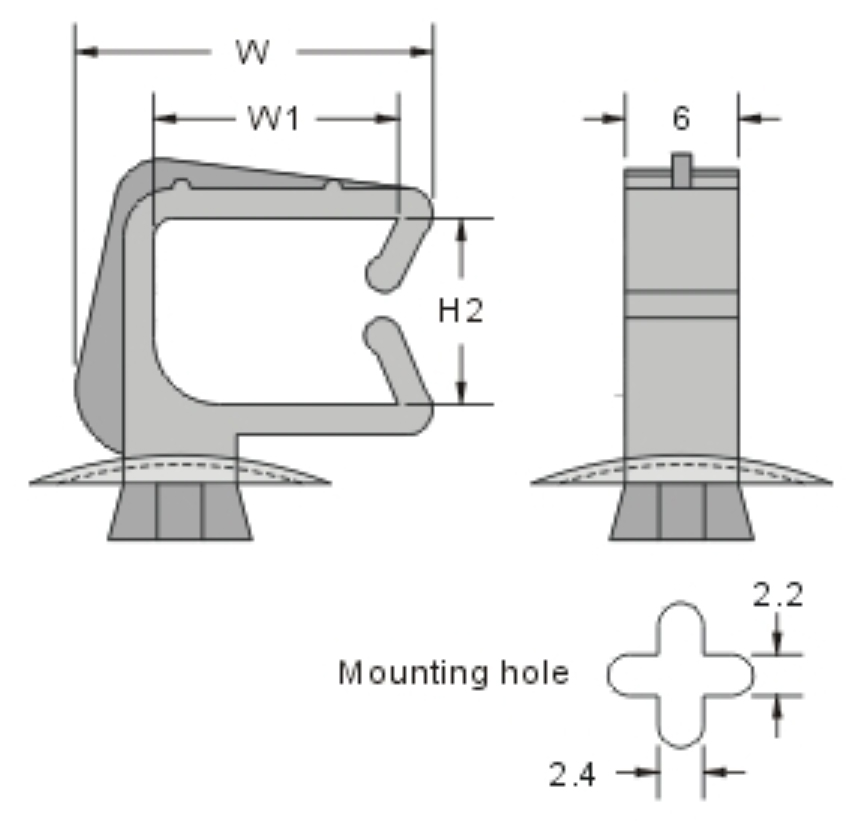

　 KWS-1310 9.9 13.0 18.8 如圖 如圖
　 KWS-2314 13.6 22.9 28.3 4.8 3.4
