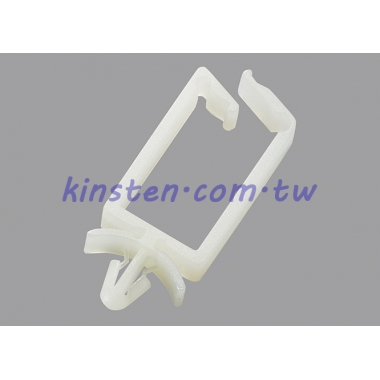

馬鞍型夾線套(鉤式) KWS-2

訂購碼WJDA023
型　　號KWS-2
產品代號N3075
新竹門市位置 G13
廠　　牌KSS
參考報價

數量	價格
1 PCS	$5

商品規格

認證：無鹵素 / RoHS

材質：UL合格之NYLON 66（本色），防火等級 94V-2。

用法：基板鑽孔4.8mm，先把夾線套固定，再將欲固定之電線放入套中、從兩側輕輕一扣，即可將電線牢牢扣住，可作任何方向與角度的固定電線之用。

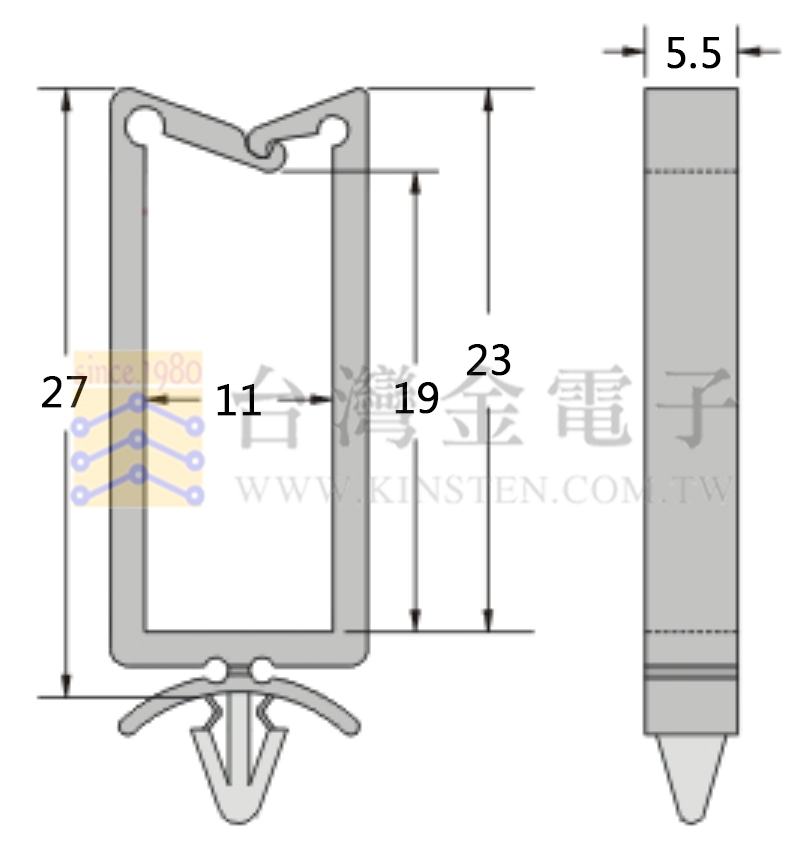

商品說明

　內寬 W1：11.0 mm

　高度 H：23.0 mm

　間距 H1：27.0 mm

　內高 H2：19.0 mm

　厚度 T：5.5 mm

　適用PC板-鑽孔 M1：4.8 mm

　適用PC板-板厚 T1：2.0 mm

　材質：NYLON66

　顏色：本色

　包裝：100pcs/包

其他扣線套樣式

KWS-0,1

KWS-2,3

KWS-2L

單位：mm

　

型　號
Item No.

尺寸 Dimension

適用PCB板

包　裝
Packing

高度
H

間距
H1

內高
H2

內寬
W1

鑽孔
M1

板厚
T1

　

KWS-0

9.0

13.0

4.0

11.0

4.8

2.0

100 pcs / 包

　

KWS-1

14.2

19.0

10.5

11.0

4.8

2.0

　

KWS-2

23.0

27.0

19.0

11.0

4.8

2.0

　

KWS-2L

15.0

18.0

12.0

10.4

4.8

4.0

　

KWS-3

31.1

35.8

28.0

11.0

4.8

2.0
